艾力德 > >>冶金设备液压缸 > 冶金设备液压缸
  • 产品名称
    : 冶金设备液压缸
  • 产品类型
    : >>冶金设备液压缸
  • 产品型号
    :
  • 发布时间
    : 2018-07-13

产品描述

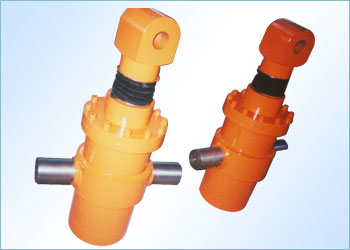

冶金设备液压缸



Y-HG1冶金设备标准液压缸


Y-HG1冶金设备标准液压缸,为双作用单活塞杆液压缸,缸径从40~320mm共有17种规格,额定压力为16MPa,可带缓冲装置。该系列液压缸有13种安装连接形式,除轴向脚架式外,安装连接尺寸均符合ISO6021/1-1981的规定。活塞杆端螺纹亦符合GB2350-80的规定。适用于工作温度为-40oC~+120oC,工作介质为液压油乳化液的冶金设备(不适用于磷酸酯)。


(1)型号说明 Y –HG1 –E 80/45*300 L F5 –H   L1  O T2


①     ②    ③    ④       ⑤  ⑥ ⑦   ⑧   ⑨  ⑩ ⑾


① 冶金标准液压缸 – Y


② 双作用活塞杆第一种类型—HG1


③ 压力级别 E—16MPa


④ 缸径/杆径(mm)


⑤ 行程(mm)


⑥ 进、出油口连接 L—螺纹连接(用于D≤220) F—法兰连接(用于D≥250)


⑦ 安装方式见表23.4-22


⑧ 附加位置:H—带缓冲 B—带平衡阀


⑨ 杆端结构:L1—外螺纹 L2—内螺纹 ⑩ 工作介质:O—液压油 W—高水基(乳化液) ⑾ 工作温度:T1— -40℃~+80℃ T2—-40℃~+120℃
